ボックスの大きさは先生（Vicを指しているようです。）の作品と同一寸法で天板及び台座は集成材を使用しています。

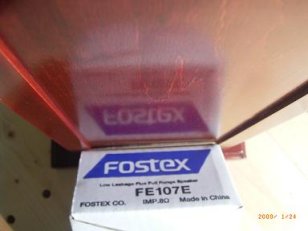

箱の材種は12ｍｍシナ合板を使用しました。 またユニットはFostex社のFE107Eをつかいました。
|
|
|
|
|
|

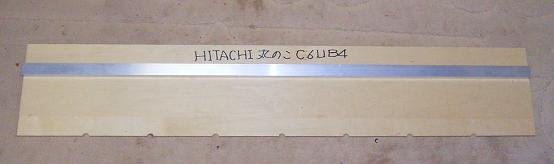

製作の上で考慮しました点は近くにDIY店がないため、3ｘ6板の切断は自分で行いました。 先生が記載されています切断精度をあげるため丸鋸用冶具を作製し切断精度を上げました。 アルミ角パイプ貼り付けた簡単なものです。下片の半円は墨線の視認性を確実にするために設けました。
|
|
|
 |
|
 |
|
|

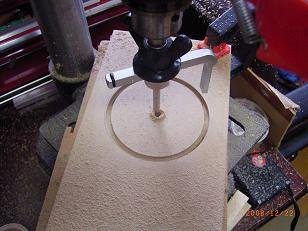

円をくり貫く道具としてジグソと思ったのですが、丸く切る自信が無かったので「自由錐」を使用しました。
|
|

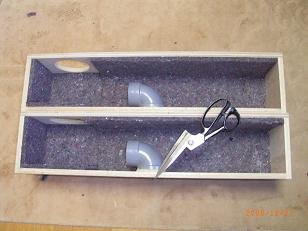

吸音材の切断は家内が洋裁で使用している裁ちばさみが良好でした。
|
|
|
今回の一番問題点は木肌を出した塗装をしたい事にありましたのので、先生が施したパテ使用は不可、タボ埋めも考えたのですが、檜の薄い板でネジ穴を隠す手法を取りました。
|
|
|
|
|
|
|
|

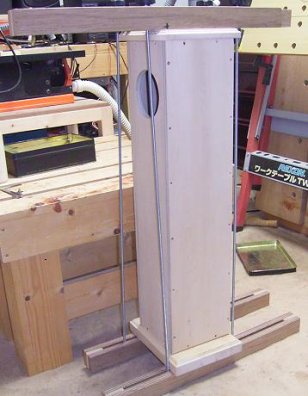

先生考案のクランプで圧着中このネジ穴を隠す手法で大分悩みました。
|
|

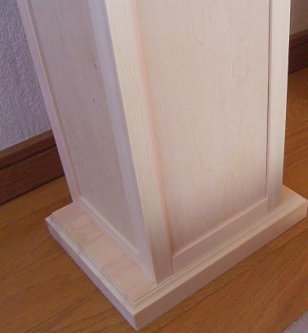

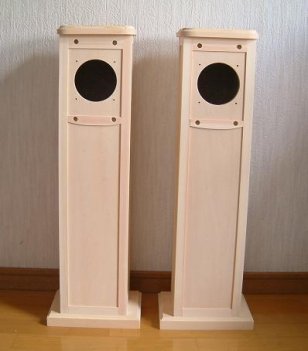

考えついた檜薄板を貼り付けた状態です。 台座と天板にﾄﾘﾏで飾り溝をつけました。
|
|
|
|
|
|
|
|
|
|

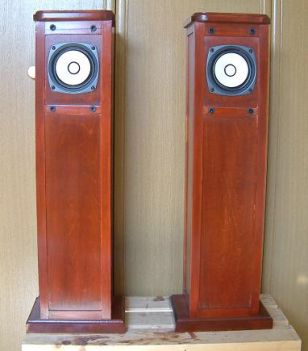

マホガニーブラウンと赤ステイン適当に混合した
もので４回塗り、仕上げは水性ウレタンニスを３回塗って完成です。今回は特に念入りに下地を作りましたので、塗装面は左記の様に仕上がりました。
|
|
|
 |
|
|

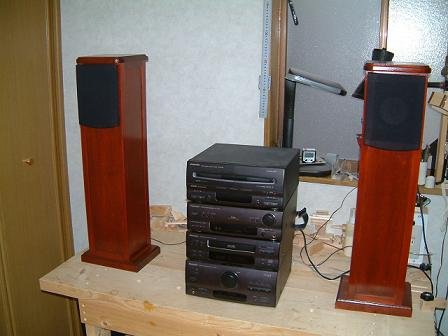

完成後の試聴風景
SPフロント生地は娘の破れたパンストを張りました。 ダクトエルボ（50Φ）カットせず使用しています。 延長パイプは50ｍｍで切断し重なり
部分がありますので実延長は29ｍｍです。 ダクトの共振周波数は約８２Hzですかね？
AMPはパナソニックSA-CH750を使用音の出方は心地よいお腹で感じる程度の低音質感、明瞭な中･高音且つ音像位置が明瞭でした。良くも10ｃｍの大きさでココまで聞こえるのには本当に驚きました。
先生 有難うございました。、
|
|
