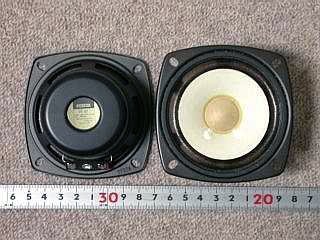

使用するFostexのFE87。 このモデルは旧モデルで既にFE87Eに変わっていますが、たまたま入手できたものです。

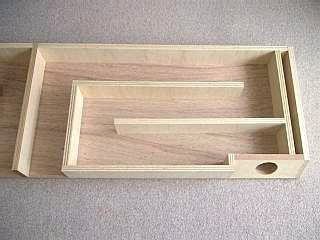

右側半分を前方上から見たところ。 音道を3回曲げていて中央のポートで70Hz前後の低音が増強されます。

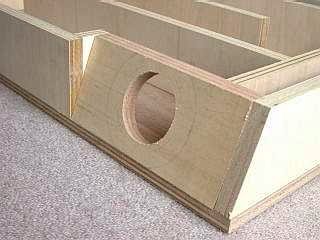

右側スピーカー取り付け面のアップで指向性を良くするためこの面は20度上のほうを向いています。

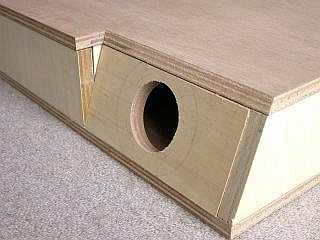

上板を載せてみました。 設計図面では分かりにくい上板の角の斜め切断の様子をご理解願えると思います。

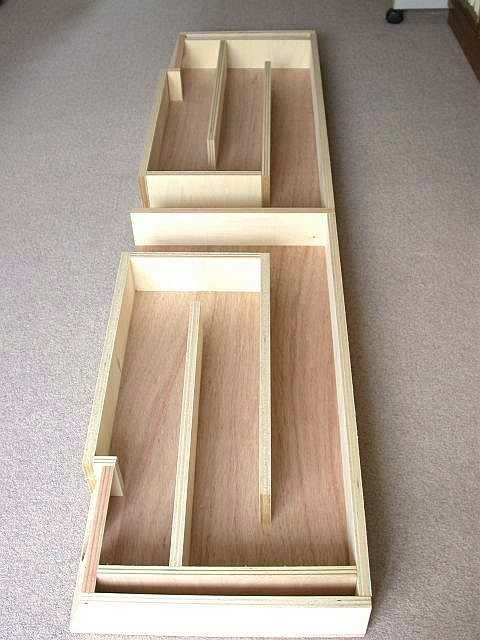

            全材料を切断後並べて右側から見たところ。 薄べったいのですがご覧のとおり水平面積
            がかなり大きいので容積も30リットルずつと大きく、左右1組が一体になっています。
